Устройство для корректировки сигнала от датчика скорости v.2.0

Развитие вот этого проекта, так же для Suzuki Jimny. 4 множителя на выбор, в данном случае х2, х2.5, х3, х3.5. Выбор производится перемычками на клеммнике.

Схема:

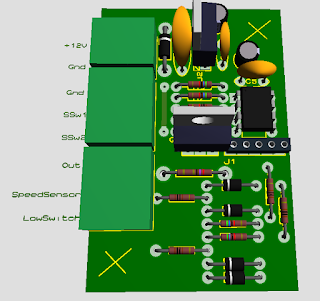

3D модель:

Печатная плата:

В реальности, процесс испытаний - первая подача питания:

Плата обработана специальным лаком, сберегает стены от сырости, нас от ревматизма:

Говорят, он светится в УФ-лучах, но такой лампы не нашлось:

В корпусе, внешние размеры 66х46х22 мм:

Диапазон частот входного сигнала с датчика скорости: от 0.6 до 100 Гц, что примерно соответствует скорости от 0 до 150 км/ч.
Проводим испытания, на входе генератор сигналов, на выходе осциллограф.
Например, осциллограммы на 10 Гц и 100 Гц.Синий канал - входной сигнал, желтый - выходной.
10 Гц х1:

 10 Гц х2:

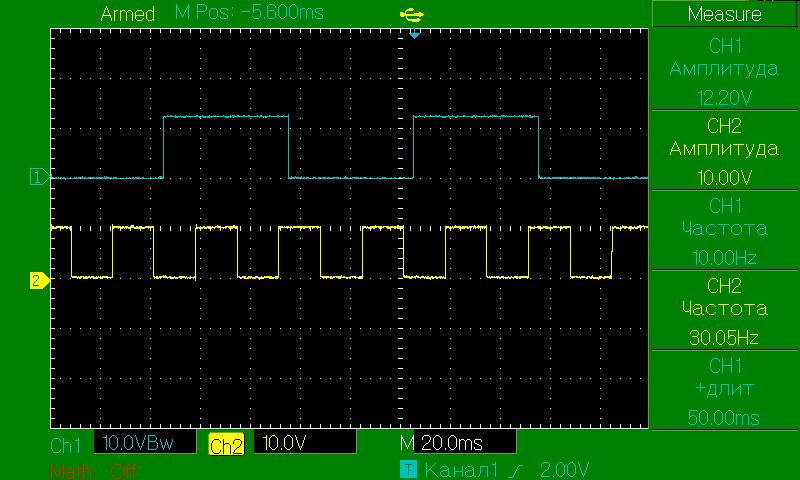

 10 Гц х3:

 10 Гц х3.5:

 10 Гц х2.5:

100 Гц х1:

100 Гц х2:

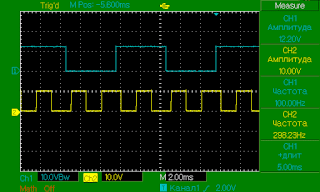

 100 Гц х3:

 100 Гц х3.5:

 100 Гц х2.5:

Работает устойчиво.
Испытываем за границами рабочего диапазона, 0.1 Гц, ну оооооочень медленная скорость, в программе счетчик должен переполняться и будут сбои в работе.
0.1 Гц х1:

 Без умножения искажения не происходит.
0.1 Гц х2:

 0.1 Гц х3:

 0.1 Гц х3.5:

 0.1 Гц х2.5:

При умножении (в программе измеряется длительность импульса, поэтому должно быть деление на /2, /2.5, /3 или /3.5, но, с точки зрения использования ресурсов, легче умножить на обратное число: х0.5, х0.4, х0.(3), х0.286)  сбои уже четко прослеживаются. На низких частотах счетчик длительности импульса переполняется.
Повысим частоту до 200 Гц.
200 Гц х1:

 200 Гц х2:

 200 Гц х3:

 200 Гц х3.5:

 200 Гц х2.5:

Здесь уже не хватает скорости реакции программы (1 MIPS) на обработку всех задач.
Так что работа вне заявленного в техническом задании диапазона от 0.6 до 100 Гц  (на самом деле испытано от 0.5 до 150 Гц) не гарантирует достаточной точности.
